项目综合说明文档

项目概述

本项目(瓦斯数据与赋存规律分析系统）是一个基于 Web 的地理空间数据计算与可视化系统，主要用于渔网点数据的多指标综合评价计算和空间插值分析。系统采用前后端分离架构，前端使用 Leaflet.js 进行地图可视化，后端使用 Node.js + Express 提供 API 服务，Python 脚本执行复杂的数值计算。

核心功能

多指标综合评价计算：支持熵权法、G1法、组合权重法、加权求和法等多种权重计算方法
交互式地图可视化：支持热力图、点符号图、阈值分类图等多种可视化方式

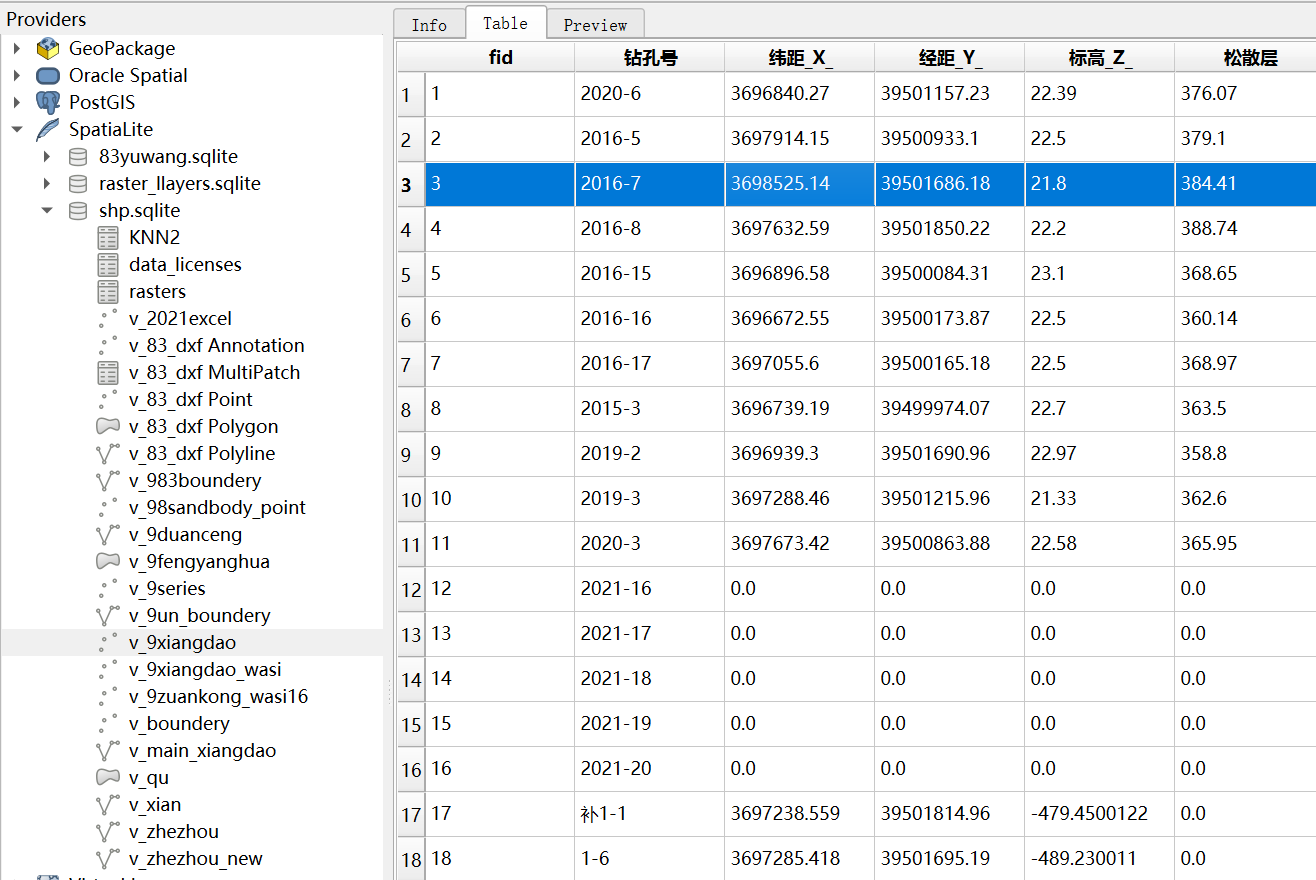

数据管理：支持数据库表管理、图层管理、计算结果历史记录等

用户使用说明

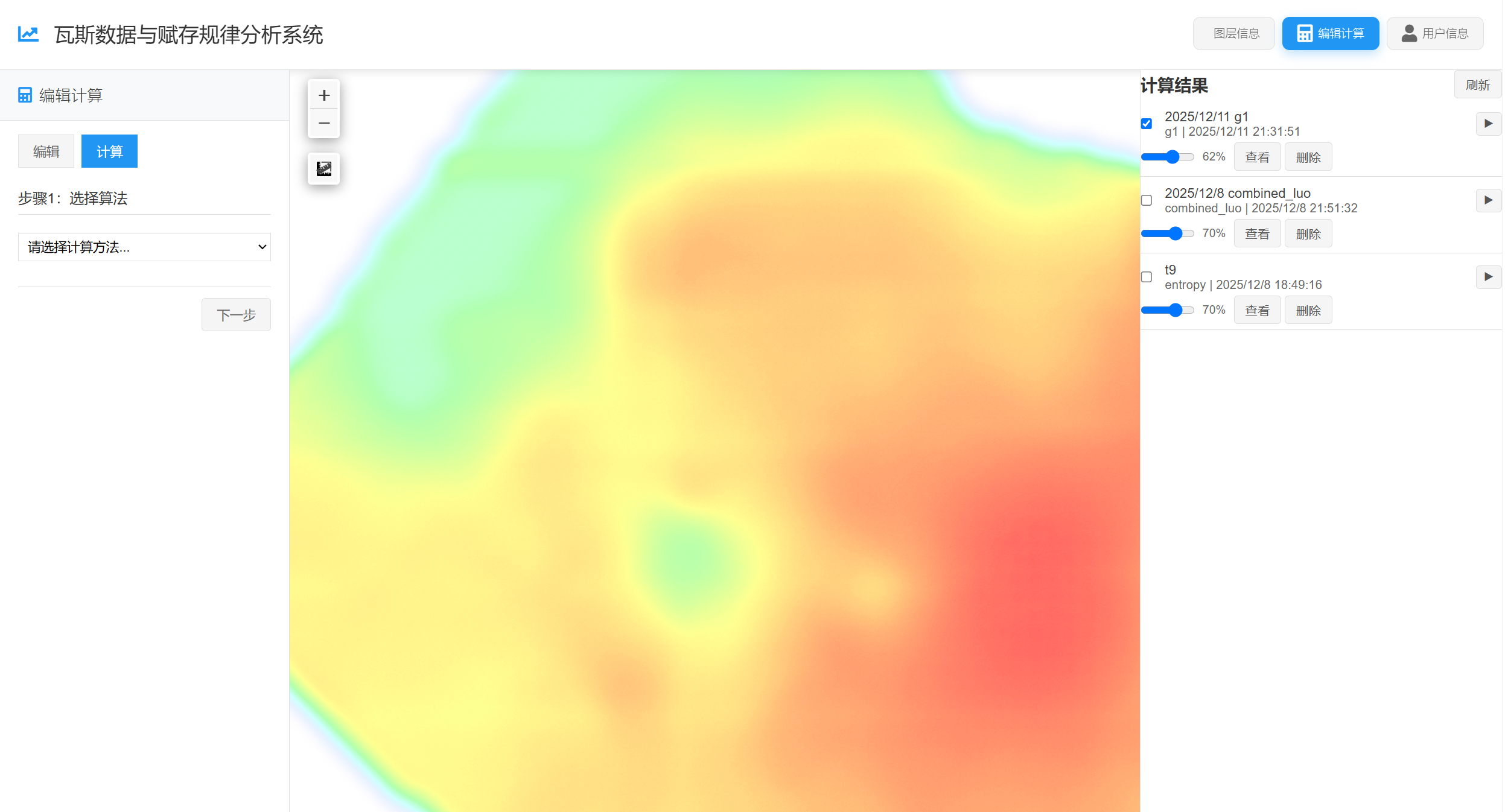

1. 系统界面介绍

系统界面分为三个主要部分：

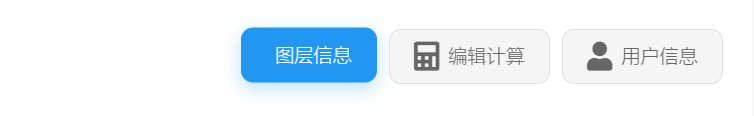

1.1 顶部导航栏

图层信息按钮：切换到图层信息面板，显示 QGIS 导出的静态图层

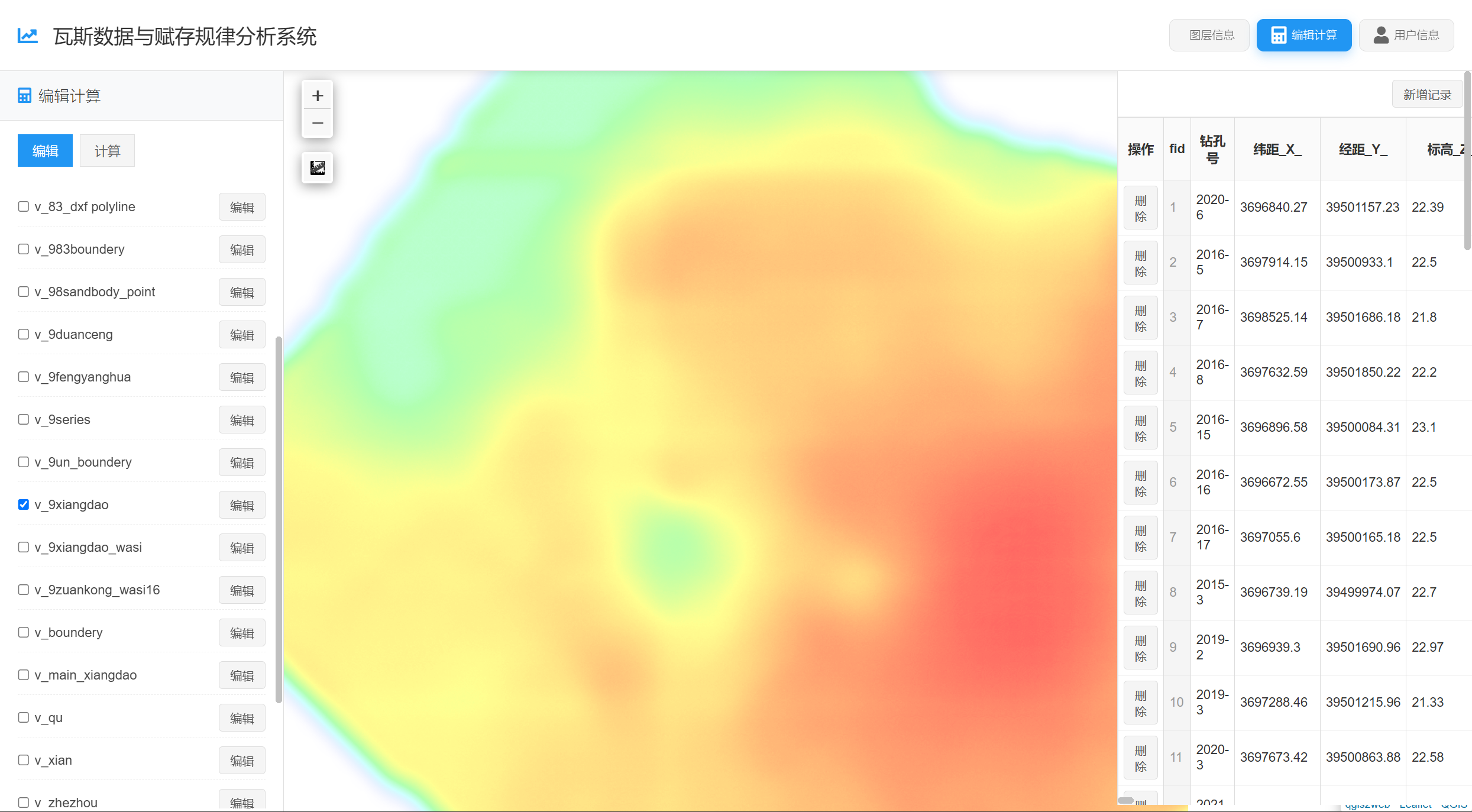

计算编辑按钮：切换到计算编辑面板，显示数据库连接的计算图层和计算结果

1.2 左侧面板（配置面板）

根据当前模式显示不同的内容：

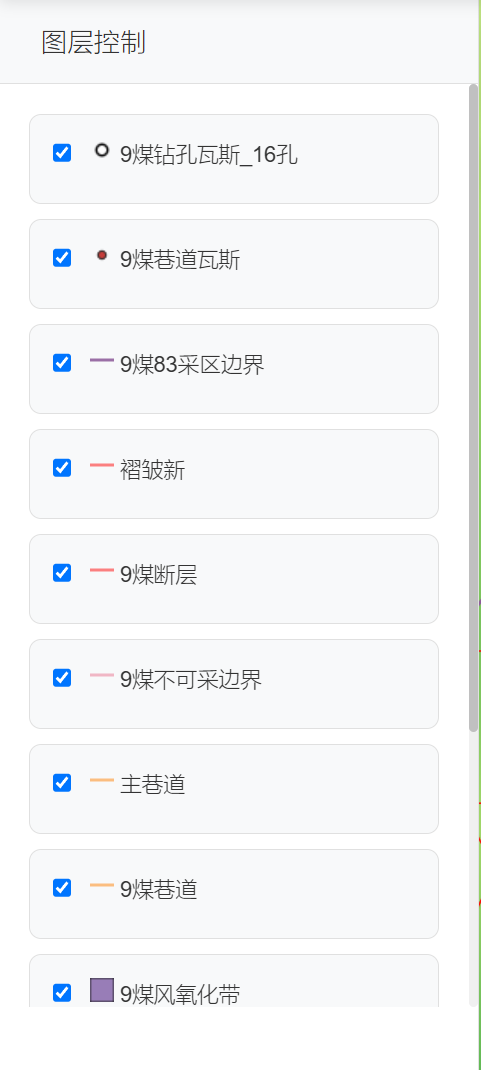

图层信息模式：

显示 QGIS 导出的静态图层列表
可以控制图层的显示/隐藏

计算编辑模式：

步骤1：选择数据表：从数据库中选择要计算的数据表

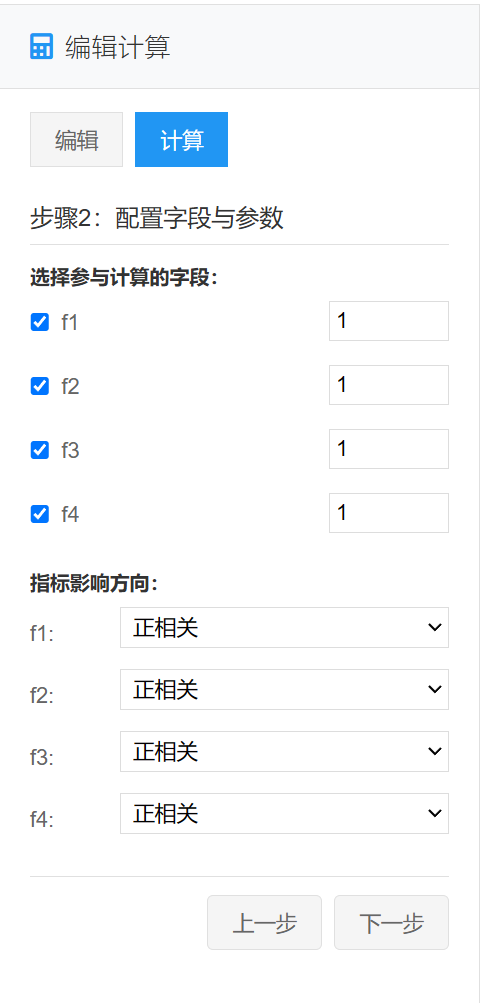

步骤2：选择字段：选择参与计算的数值字段（f1, f2, f3, f4 等）
步骤3：配置计算参数：根据选择的计算方法配置相应参数

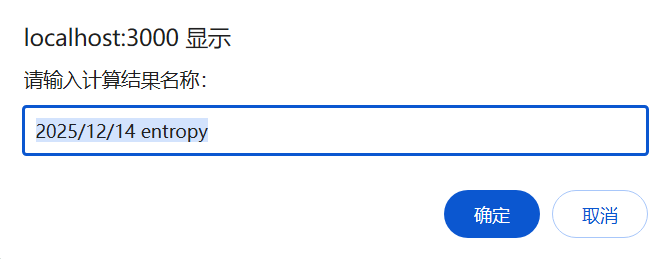

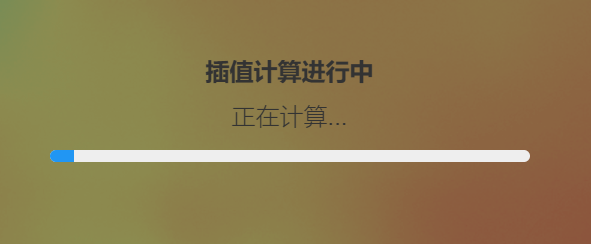

执行计算：点击”计算”按钮执行计算任务

1.3 右侧面板（结果面板）

根据当前模式显示不同的内容：

图层信息模式：

显示 QGIS 图层的详细信息

计算编辑模式：

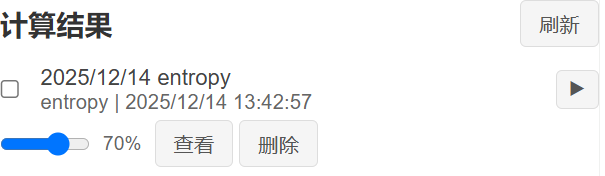

计算结果列表：显示所有历史计算任务
图层控制：每个计算结果可以：
- 勾选/取消勾选显示在地图上
- 调整透明度（0-100%）
- 展开/折叠可视化选项
- 查看数据详情
- 删除计算结果

2. 计算功能使用

2.1 熵权法计算

适用场景：当需要根据数据本身的变异程度自动确定权重时使用。

操作步骤：

在左侧面板选择数据表和字段

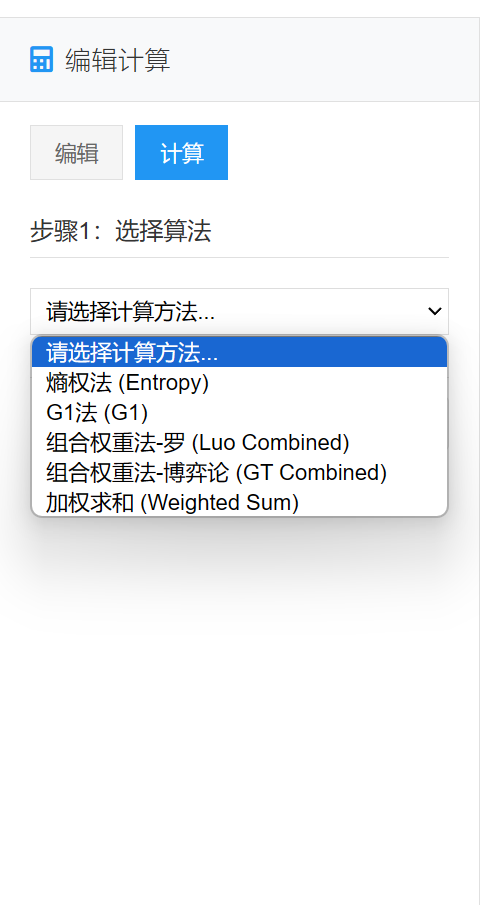

选择计算方法为”熵权法”
配置参数：

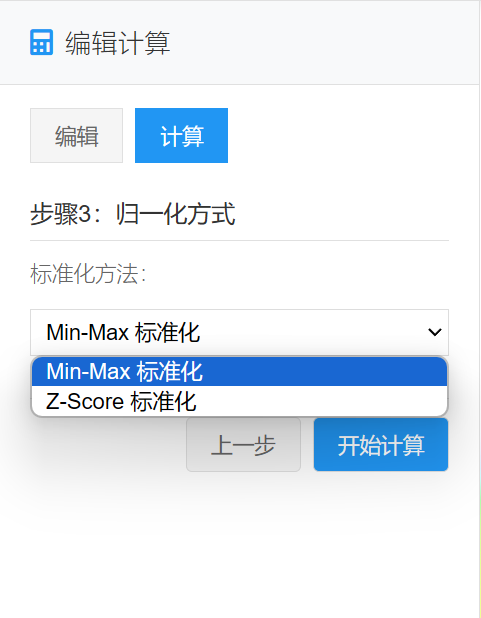

- 标准化方法：选择 min-max（最小-最大标准化）或 z-score（Z分数标准化）
- 指标影响方向：设置每个指标是正向影响（1）还是负向影响（-1）
点击”计算”按钮

效果说明：

系统会自动计算每个指标的信息熵
根据信息熵计算权重（熵值越小，权重越大）
计算每个点的综合得分并显示在地图上

2.2 G1法计算

适用场景：当有专家确定的指标重要性排序时使用。

操作步骤：

选择数据表和字段
选择计算方法为”G1法”

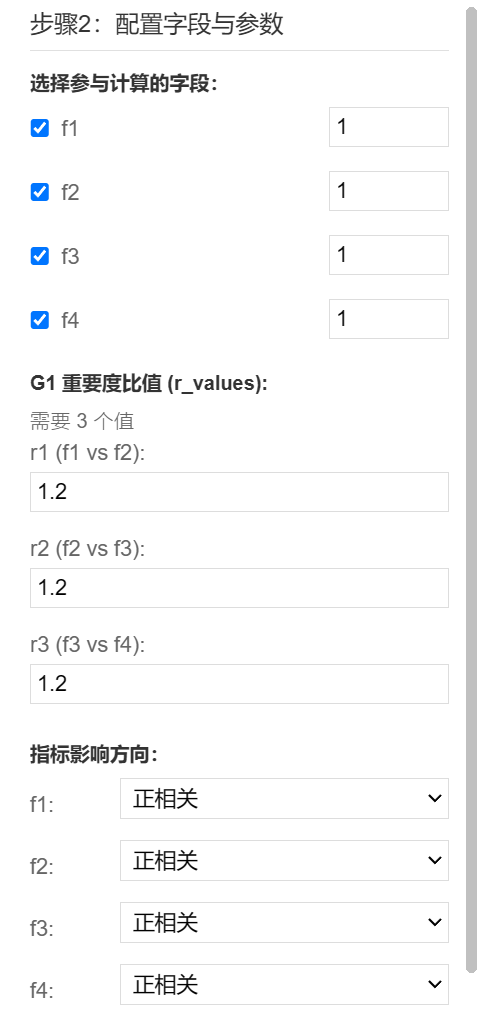

配置参数：
- r值列表：相邻指标的重要度比值（通常范围 1.0-1.8）
- 例如：如果有4个指标，需要3个r值，表示第1个指标与第2个指标的重要度比、第2个与第3个的比、第3个与第4个的比
点击”计算”按钮

效果说明：

根据专家确定的指标排序和重要度比值计算权重
权重反映专家对指标重要性的判断

2.3 组合权重法计算

适用场景：结合主观权重（G1法）和客观权重（熵权法）的优势。

操作步骤：

选择数据表和字段
选择计算方法为”组合权重法（罗金辉）”或”组合权重法（博弈论）”
配置参数：
- G1 r值：G1法的重要度比值
- 标准化方法：数据标准化方法
- 指标影响方向：每个指标的影响方向
点击”计算”按钮

效果说明：

罗金辉方法：根据G1权重的差异系数自动确定组合系数
博弈论方法：通过求解优化问题确定最优组合系数
最终权重综合了主观和客观信息

2.4 加权求和法计算

适用场景：当需要手动指定各指标的权重时使用。

操作步骤：

选择数据表和字段
选择计算方法为”加权求和法”
配置参数：
- 权重设置：为每个字段手动设置权重值（权重会自动归一化）
- 标准化方法：数据标准化方法
- 指标影响方向：每个指标的影响方向
点击”计算”按钮

效果说明：

使用用户指定的权重进行加权求和
适合有明确权重分配方案的情况

3. 可视化功能使用

3.1 渲染方式选择

每个计算结果支持三种渲染方式：

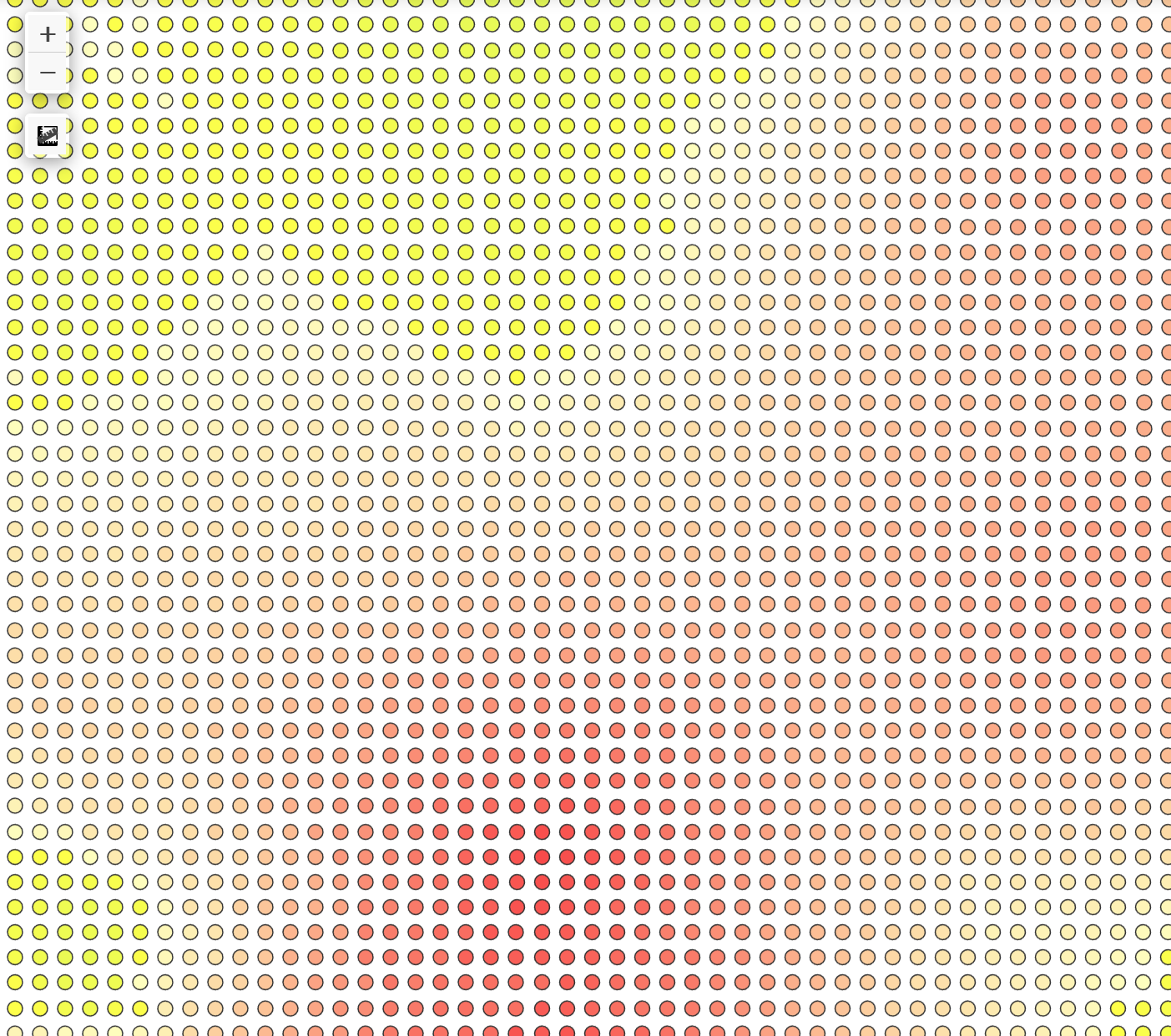

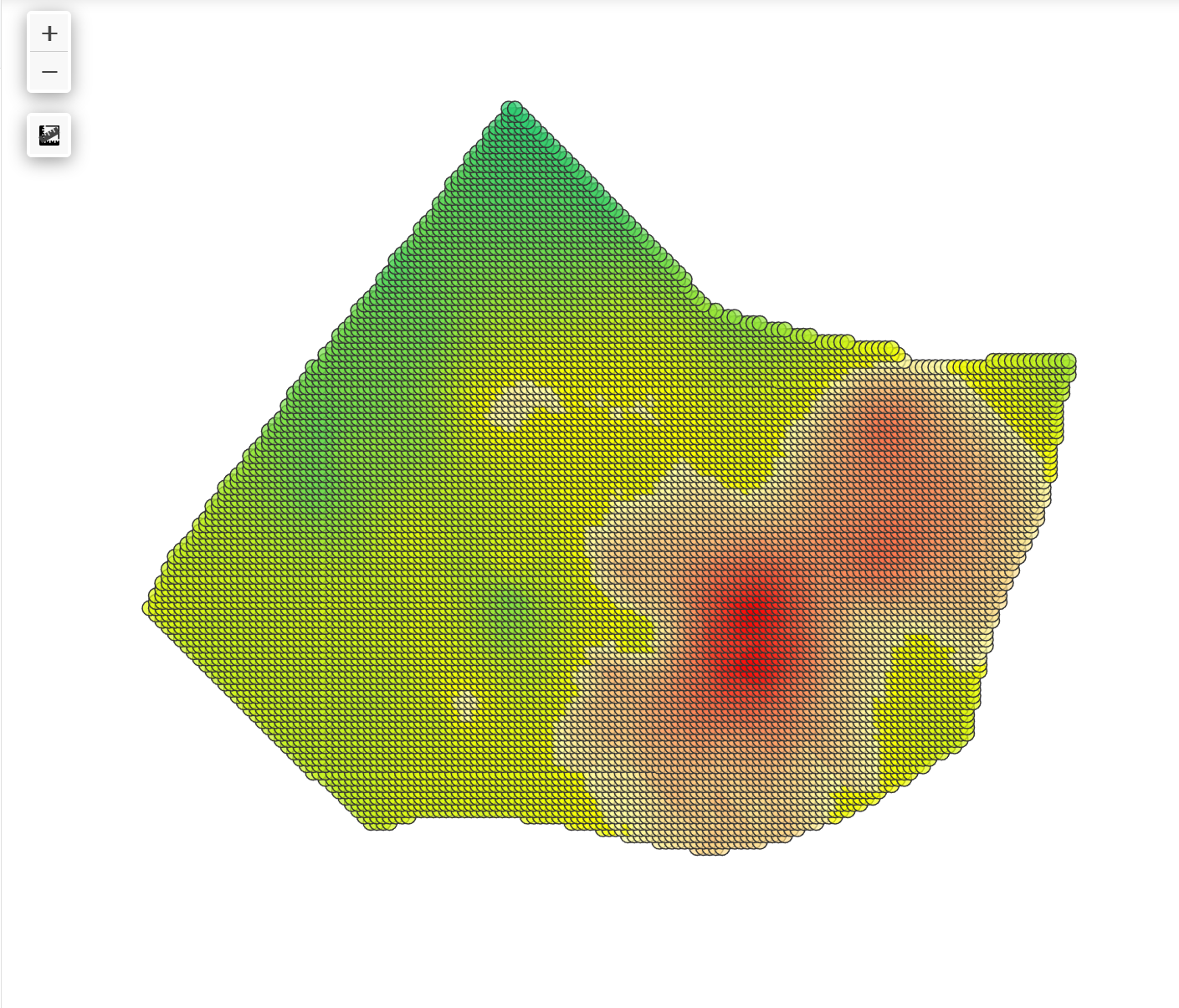

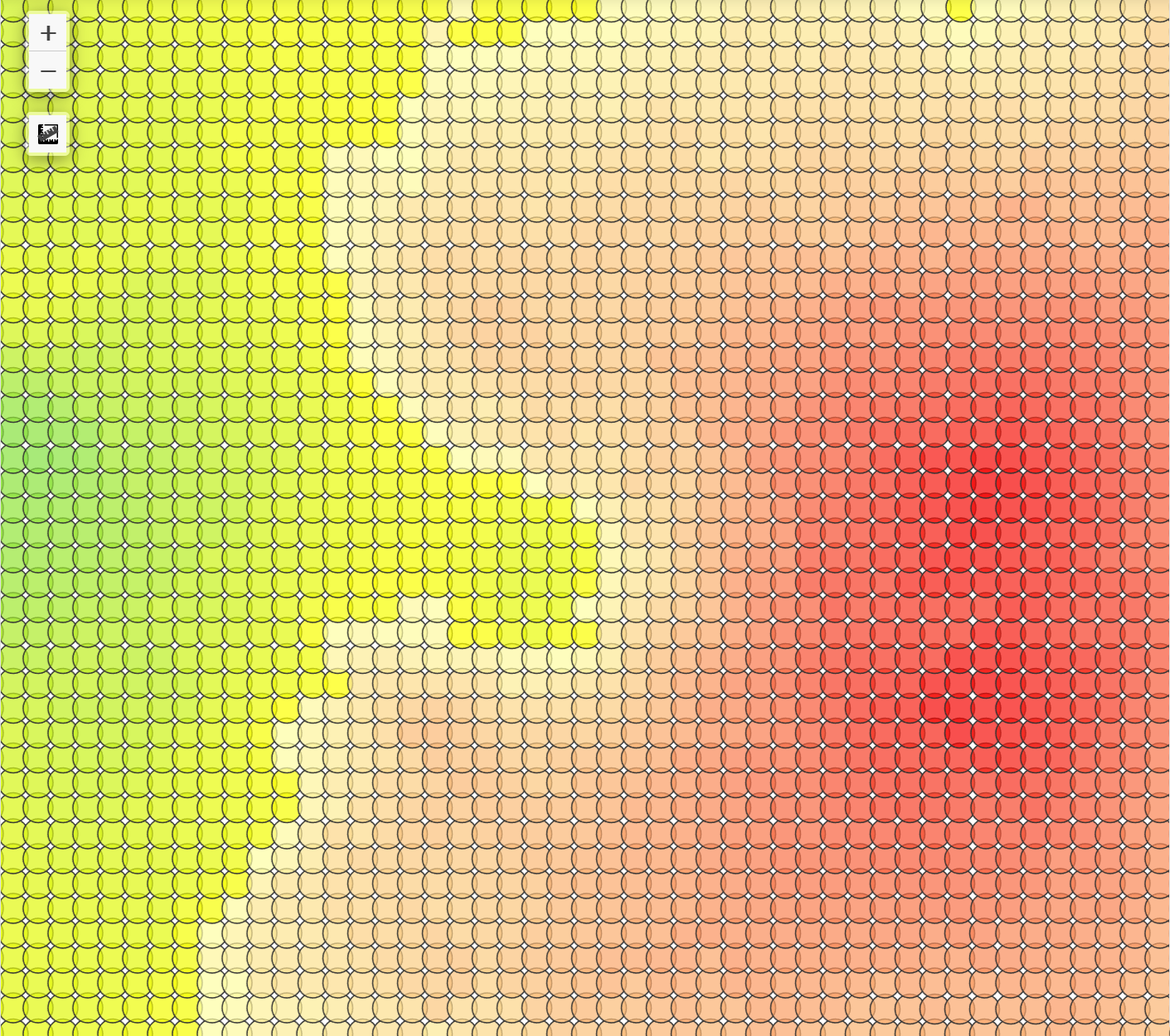

点符号图：

每个数据点显示为一个圆形符号
颜色根据数值大小映射
可调整点的大小（半径）

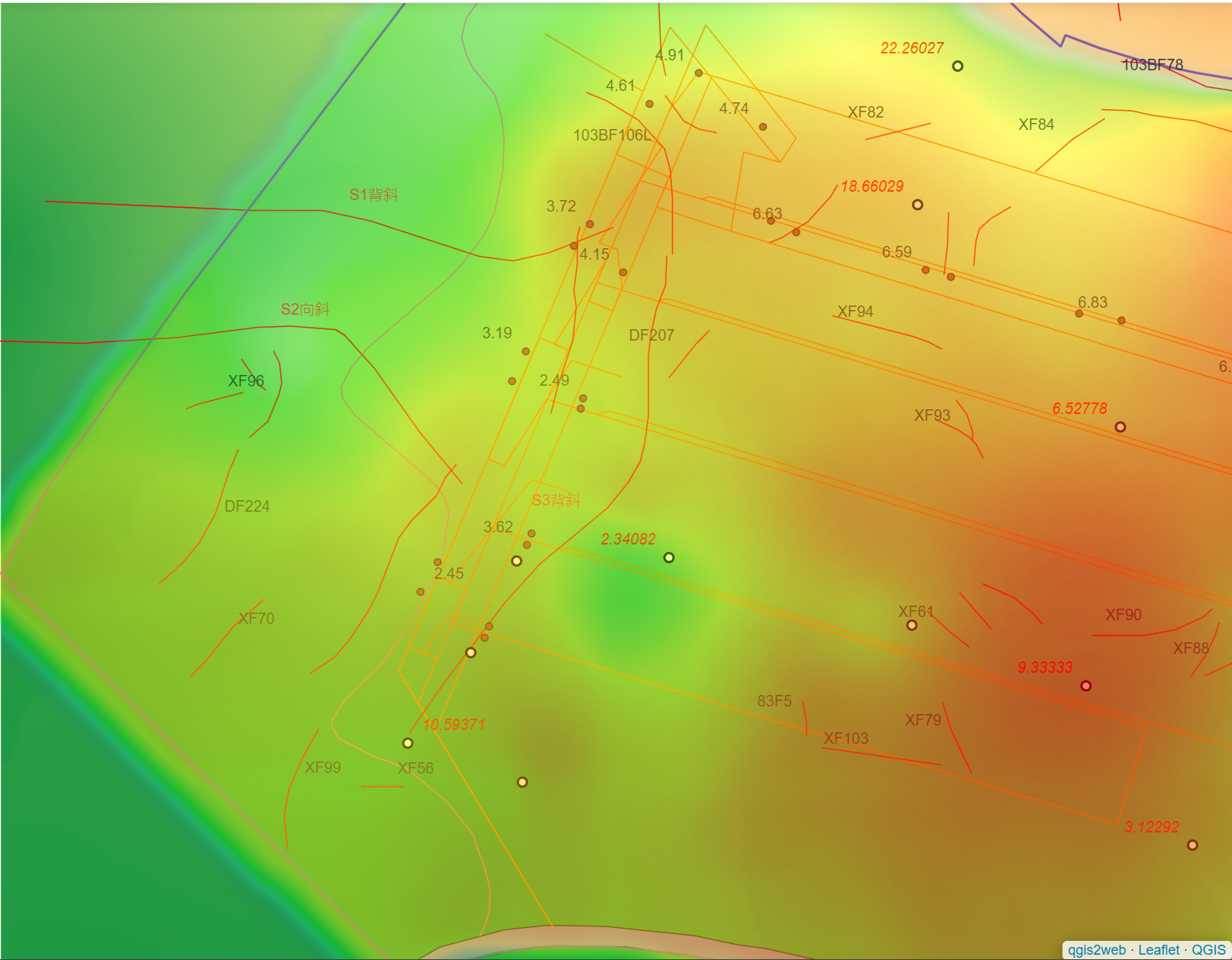

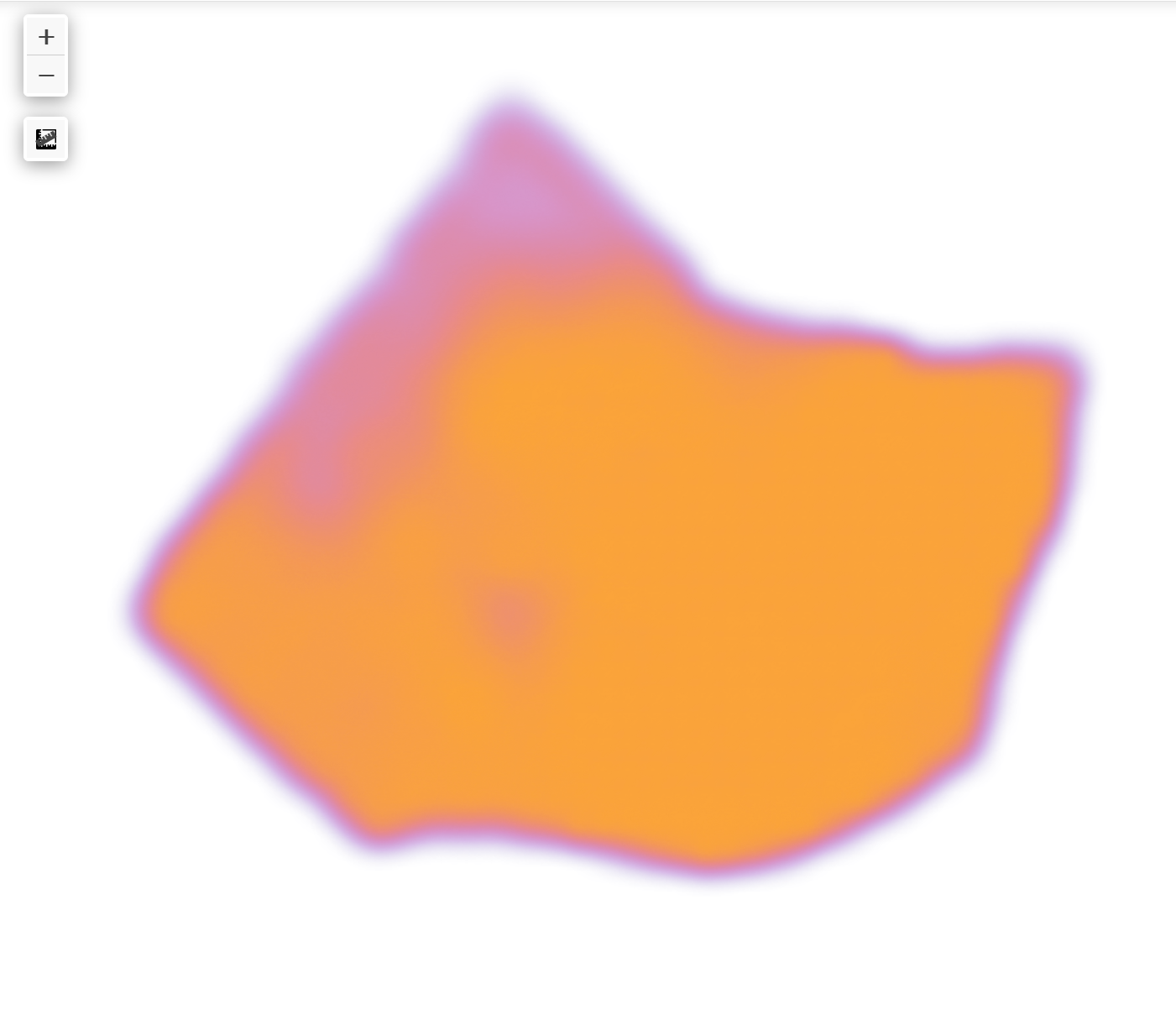

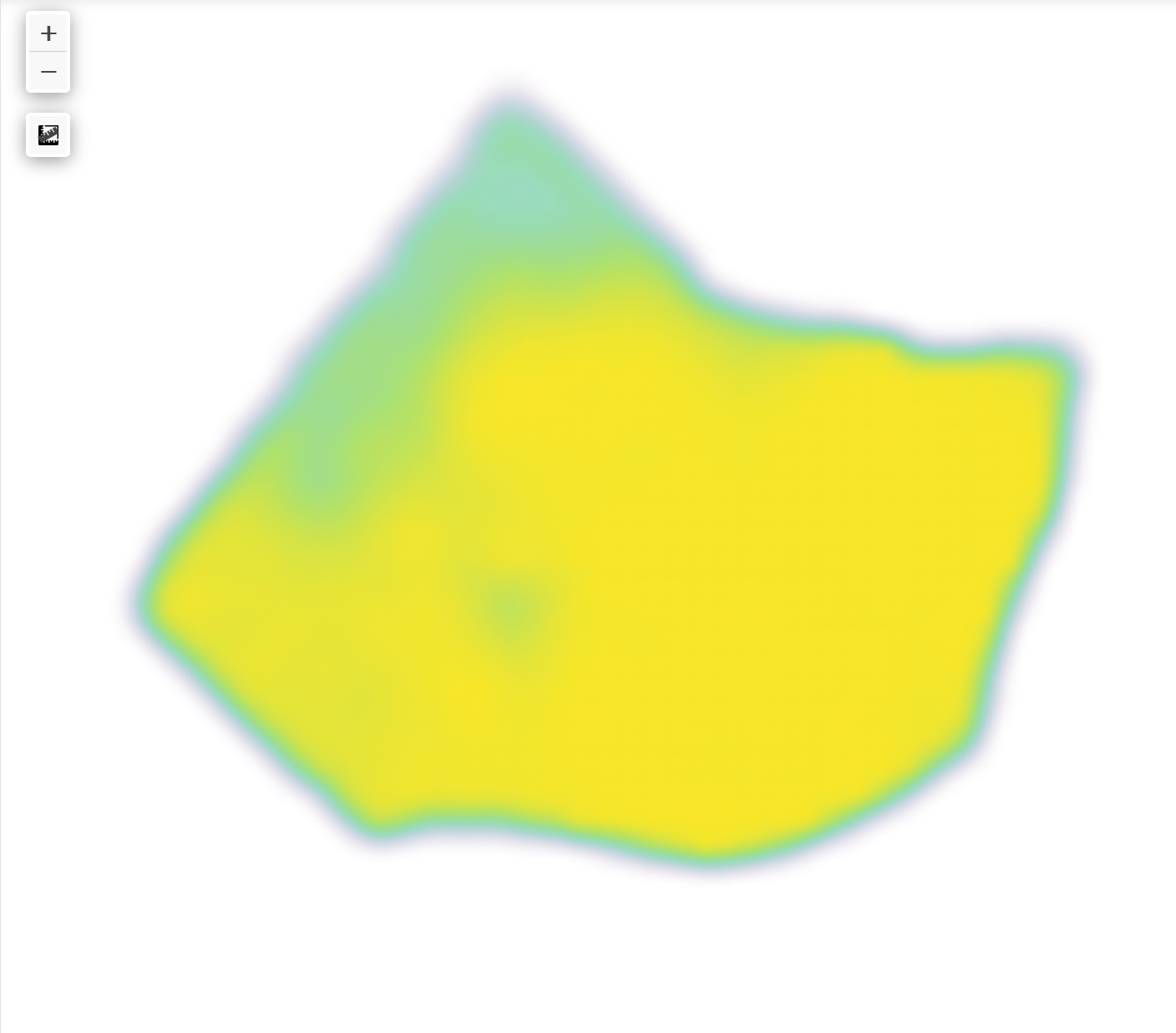

热力图：

使用 Leaflet.heat 插件渲染
根据数据点密度和数值强度生成热力图

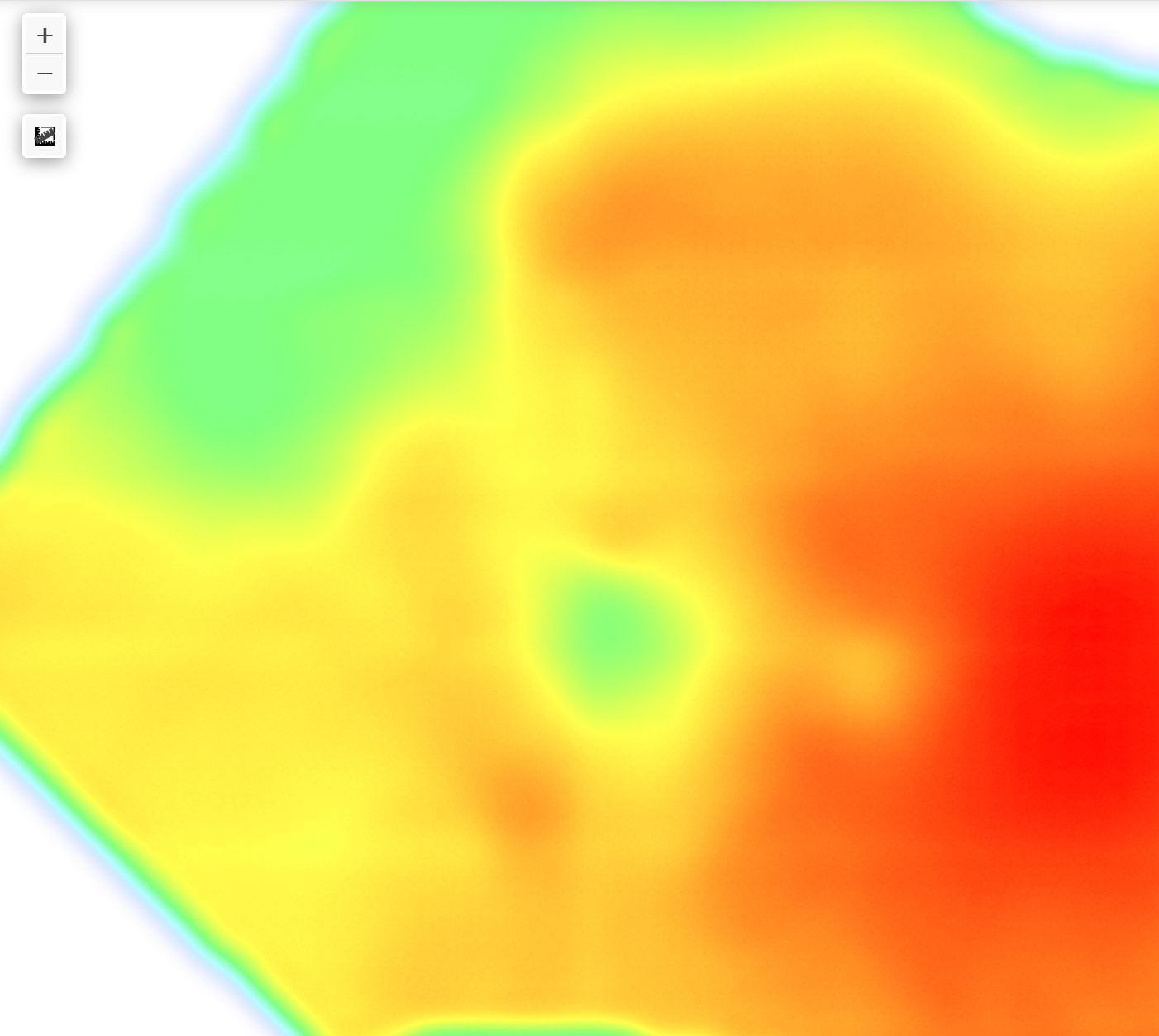

可调整半径（影响范围）和模糊度（平滑程度）

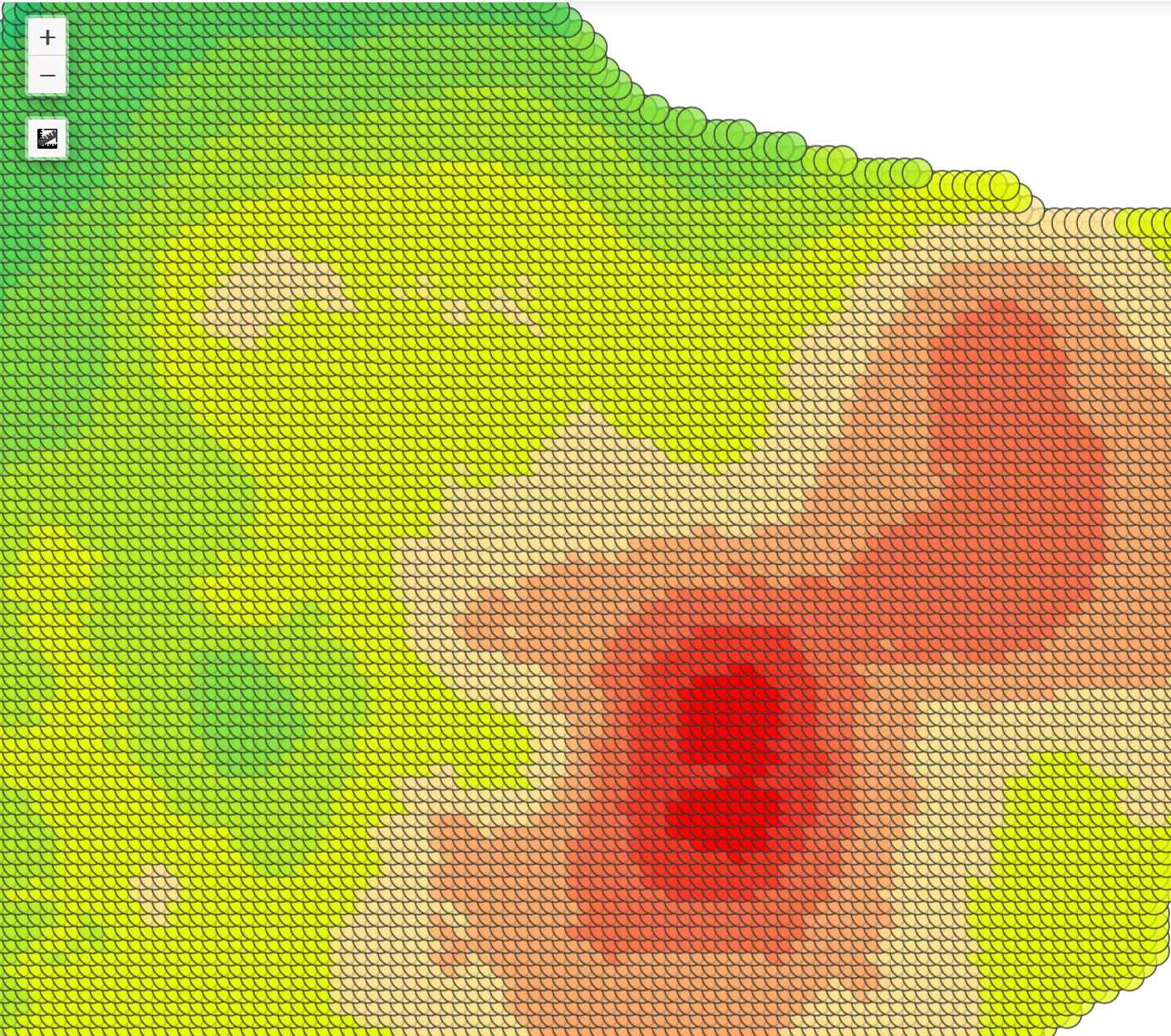

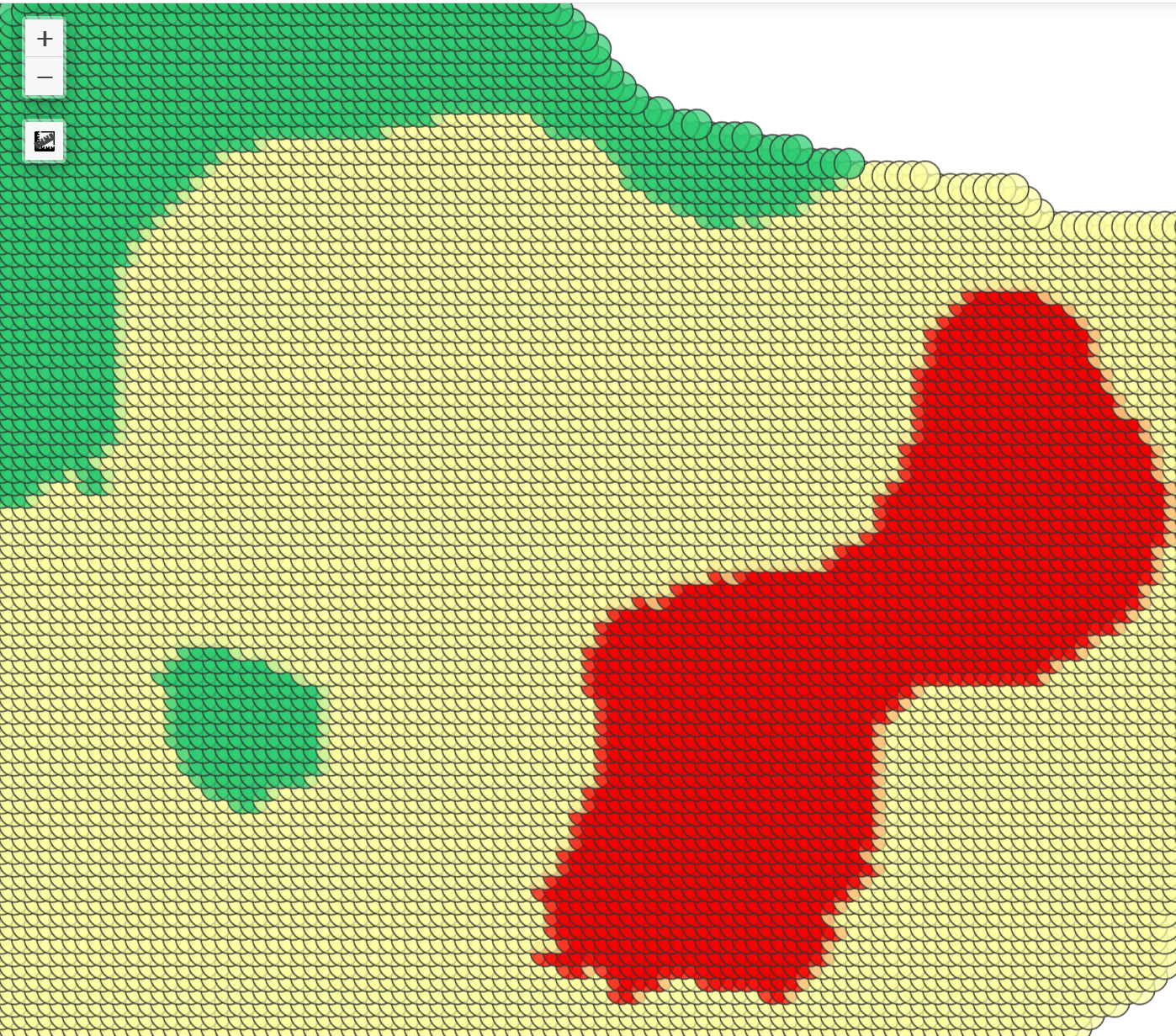

阈值分类：

将数值分为若干等级
每个等级用不同颜色表示
可调整分级数量（3-10级）

3.2 颜色方案选择

系统提供多种颜色方案：

红-黄-绿：从红色（低值）到绿色（高值）
蓝-红：从蓝色（低值）到红色（高值）
Viridis：科学可视化常用色带
Plasma：另一种科学可视化色带
冷-暖：从冷色调到暖色调

3.3 值域设置

自动值域：点击”自动”按钮，使用数据的最小值和最大值
手动值域：手动输入最小值和最大值，用于固定颜色映射范围

3.4 应用设置

修改可视化参数后，点击”应用设置”按钮：

系统会重新创建图层以应用新设置
按钮会短暂显示”已应用”提示

3.5 透明度调整

使用透明度滑块实时调整图层透明度（0-100%）
调整会立即生效，无需点击应用按钮

项目结构说明

1. 整体架构

wasi_4/
├── client/                    # 前端客户端代码
│   ├── edit_calculate.js     # 计算编辑面板主逻辑
│   └── edit_calculate.css    # 样式文件
├── server/                    # 后端服务器代码
│   ├── index.js              # Express 服务器入口
│   ├── routes/               # API 路由
│   │   ├── yw.js             # 渔网计算相关 API
│   │   ├── interpolate.js    # 插值相关 API
│   │   ├── editcalc.js       # 数据编辑相关 API
│   │   ├── layers.js         # 图层管理 API
│   │   └── rasters.js        # 栅格管理 API
│   ├── services/             # 服务层
│   │   ├── pythonRunner.js   # Python 脚本执行服务
│   │   └── rasterService.js  # 栅格处理服务
│   ├── utils/                # 工具函数
│   │   ├── db_yw.js          # 渔网数据库工具
│   │   └── db.js             # 通用数据库工具
│   ├── scripts/              # Python 脚本
│   │   ├── interpolate.py    # 插值脚本（完整版）
│   │   ├── interpolate_v2.py # 插值脚本（简化版）
│   │   └── interpolate_simple.py # 插值脚本（最小依赖版）
│   ├── compute_yw.py         # 渔网计算主脚本
│   └── requirements.txt      # Python 依赖
├── sample/                    # 示例数据和计算模块
│   ├── Entropy.py            # 熵权法计算模块
│   ├── G1.py                 # G1法计算模块
│   ├── CombineWeight.py      # 组合权重计算模块
│   └── 83yuwang/             # 示例 Shapefile 数据
├── db/                        # 数据库文件
│   ├── 83yuwang.sqlite       # 主数据库（SpatiaLite）
│   └── ...
├── qgis2web_2025_09_19-16_43_01_978602/  # QGIS 导出静态文件
│   ├── index.html            # 主 HTML 文件
│   ├── js/                   # JavaScript 库
│   ├── css/                  # 样式文件
│   └── data/                 # 静态数据文件
└── package.json              # Node.js 依赖配置

2. 前端架构

2.1 技术栈

Leaflet.js：地图可视化库
Leaflet.heat：热力图插件
原生 JavaScript：无框架，直接操作 DOM

2.2 核心文件说明

client/edit_calculate.js：

计算编辑面板的核心逻辑
管理图层状态、计算结果、可视化配置
处理用户交互（计算、可视化、数据查看）
约 2100 行代码，包含：
- 状态管理（Map 数据结构存储图层、配置等）
- API 调用（与后端通信）
- 图层创建和管理（点符号、热力图、阈值分类）
- 可视化选项渲染和事件绑定

qgis2web_2025_09_19-16_43_01_978602/index.html：

主 HTML 文件
加载 Leaflet 和相关插件
定义页面布局（顶部导航、左右面板、地图容器）
初始化地图和图层

2.3 前端数据流

用户操作
  ↓
edit_calculate.js 处理事件
  ↓
调用 API（fetch）
  ↓
后端处理并返回数据
  ↓
更新前端状态
  ↓
重新渲染 UI 和地图图层

3. 后端架构

3.1 技术栈

Node.js + Express：Web 服务器框架
SQLite3 + SpatiaLite：空间数据库
Python：数值计算脚本

3.2 核心文件说明

server/index.js：

Express 应用入口
配置中间件（body-parser、CSP）
注册路由模块
静态文件服务

server/routes/yw.js：

渔网计算相关 API 路由
主要接口：
- POST /api/yw/compute：执行计算任务
- GET /api/yw/runs：获取所有计算任务
- GET /api/yw/run/:id：获取单个任务详情
- GET /api/yw/run/:id/geojson：获取任务结果的 GeoJSON（带坐标转换）
- GET /api/yw/run/:id/values：获取任务结果的数据值
- PATCH /api/yw/run/:id/name：更新任务名称
- DELETE /api/yw/run/:id：删除任务
坐标转换功能：将 EPSG:2415（北京1954坐标系）转换为 EPSG:4326（WGS84）

server/routes/interpolate.js：

插值相关 API
POST /api/interpolate：执行插值计算

server/services/pythonRunner.js：

Python 脚本执行服务
runPython(script, args)：执行 Python 脚本
runPythonWithStdin(script, args, stdinData)：通过 stdin 传递数据（避免命令行编码问题）

server/utils/db_yw.js：

渔网数据库工具
openDb()：打开数据库连接并加载 SpatiaLite 扩展

3.3 后端数据流

HTTP 请求
  ↓
Express 路由
  ↓
数据库操作 / Python 脚本调用
  ↓
返回 JSON 响应

4. 数据库结构

4.1 主数据库（83yuwang.sqlite）

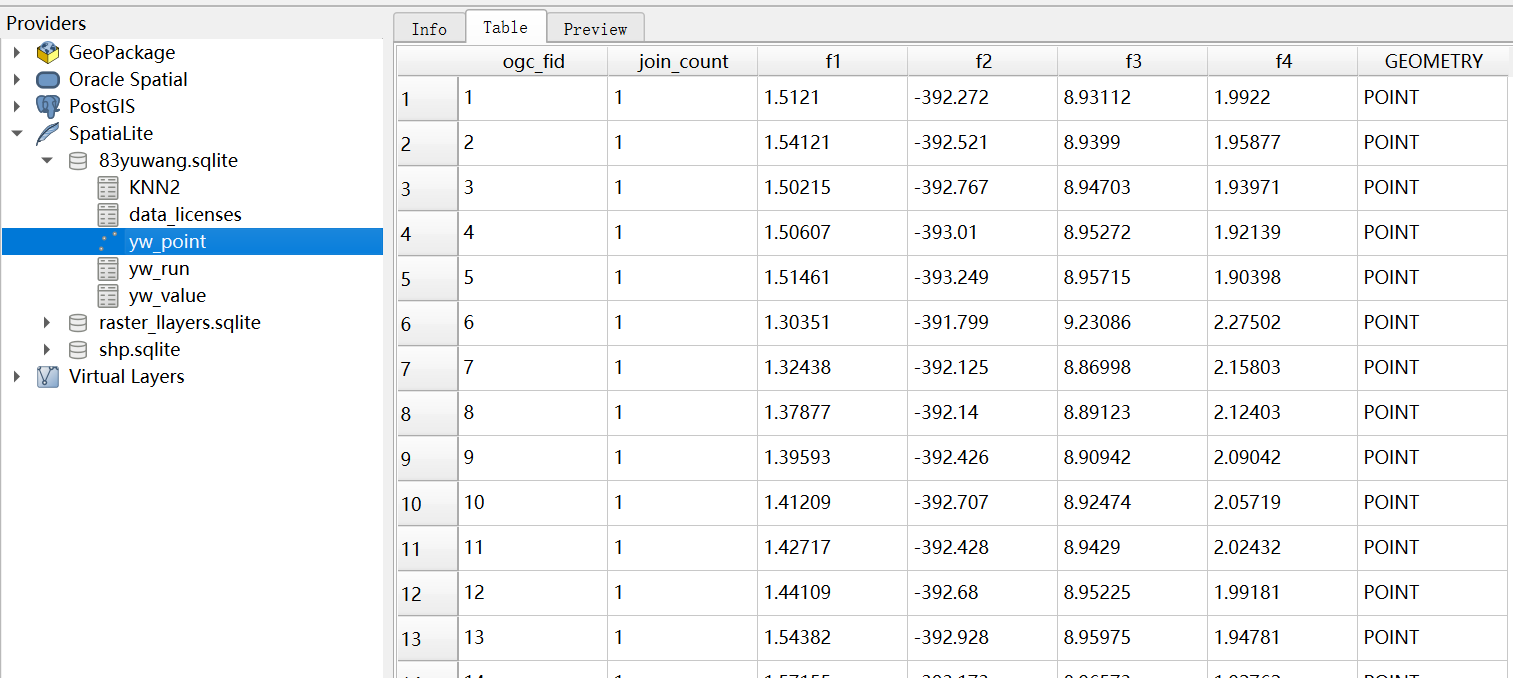

表1：yw_point

存储原始渔网点数据
字段：
- ogc_fid：主键
- f1, f2, f3, f4：四个数值字段（构造坡、底板标高、砂体、钻孔瓦斯含量）
- GEOMETRY：点的几何信息（POINT，SRID=2415）

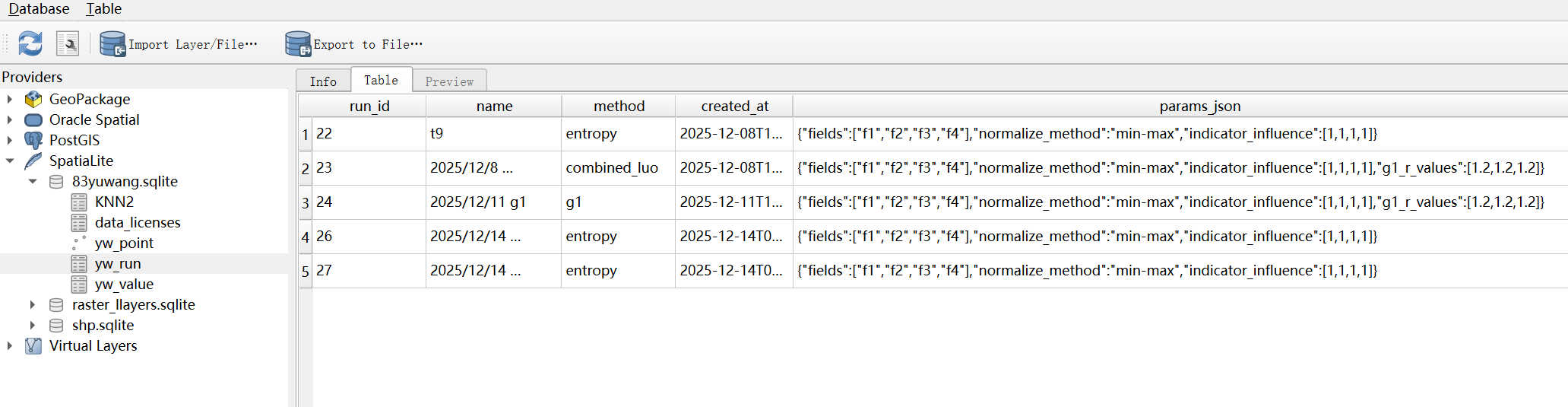

表2：yw_run

存储计算任务记录
字段：
- run_id：主键（自增）
- name：任务名称
- method：计算方法（entropy, g1, combined_luo, combined_gt, weighted_sum）
- created_at：创建时间
- params_json：参数配置（JSON 字符串）

表3：yw_value

存储计算结果
字段：
- run_id：任务ID（外键）
- point_id：点ID（外键）
- value：计算结果值
- 主键：(run_id, point_id)

4.2 空间数据库特性

使用 SpatiaLite 扩展支持空间数据类型和函数
支持 ST_X, ST_Y, AsGeoJSON, Transform 等空间函数
自动维护空间索引（R-Tree）

5. Python 计算模块

5.1 计算脚本

server/compute_yw.py：

主计算脚本，从数据库读取数据，执行计算，写入结果
支持多种计算方法（通过命令行参数或 stdin 接收 JSON 配置）
输出 JSON 格式的结果

sample/Entropy.py：

熵权法计算模块
standardize_data()：数据标准化
calculate_entropy()：计算信息熵和权重

sample/G1.py：

G1法计算模块
calculate_g1_weights()：根据指标排序和重要度比值计算权重

sample/CombineWeight.py：

组合权重计算模块
Luo_combined_weights()：罗金辉组合权重方法
GT_combined_weights()：博弈论组合权重方法
solve_optimal_lambda()：求解最优组合系数

5.2 插值脚本

server/scripts/interpolate_v2.py：

主要使用的插值脚本
支持 IDW、最近邻、线性插值
通过 stdin 接收字段配置（避免命令行编码问题）
输出 PNG 栅格和 world 文件

计算逻辑说明

1. 数据标准化

1.1 Min-Max 标准化

公式：

正向指标：std_value = (value - min) / (max - min)
负向指标：std_value = (max - value) / (max - min)

原理：

将数据映射到 [0, 1] 区间
正向指标：值越大，标准化值越大
负向指标：值越大，标准化值越小（通过取反实现）

代码位置：sample/Entropy.py 的 standardize_data() 函数

1.2 Z-Score 标准化

公式：std_value = (value - mean) / std

原理：

将数据转换为均值为 0、标准差为 1 的分布
适合数据分布接近正态分布的情况

代码位置：sample/Entropy.py 的 standardize_data() 函数

2. 熵权法计算

2.1 计算原理

熵权法是一种客观赋权方法，基于信息熵理论。信息熵越大，指标提供的信息量越少，权重越小；反之，信息熵越小，指标提供的信息量越多，权重越大。

2.2 计算步骤

步骤1：计算比重矩阵

对于标准化后的数据矩阵，计算每个值在所在列中的比重：

p_ij = x_ij / Σ(x_ij)  (i=1,2,...,n; j=1,2,...,m)

其中：

x_ij：第 i 个对象在第 j 个指标上的标准化值
n：对象数量
m：指标数量

步骤2：计算信息熵

E_j = -k * Σ(p_ij * ln(p_ij))  (i=1,2,...,n)

其中：

k = 1 / ln(n)：常数，确保熵值在 [0, 1] 区间
当 p_ij = 0 时，p_ij * ln(p_ij) = 0（避免 log(0)）

步骤3：计算权重

w_j = (1 - E_j) / Σ(1 - E_k)  (k=1,2,...,m)

权重归一化，确保 Σw_j = 1。

2.3 代码实现

文件：sample/Entropy.py

关键函数：

calculate_entropy(standardized_data, indicator_names)：
1. 计算比重矩阵 p_matrix
2. 计算每个指标的信息熵 entropy
3. 计算权重 weights = (1 - entropy) / sum(1 - entropy)
4. 返回权重字典

调用流程：

compute_yw.py::compute_entropy()
  ↓
ew.standardize_data()  # 标准化
  ↓
ew.calculate_entropy()  # 计算权重
  ↓
加权求和计算综合得分

3. G1法计算

3.1 计算原理

G1法是一种主观赋权方法，基于专家确定的指标重要性排序和相邻指标的重要度比值。

3.2 计算步骤

步骤1：确定指标排序

专家确定指标的排序关系，例如：

U1 > U2 > U3 > ... > Um

其中 > 表示”重要于”。

步骤2：确定重要度比值

专家确定相邻指标的重要度比值：

r1 = ω1* / ω2*  (第1个指标与第2个指标的重要度比)
r2 = ω2* / ω3*  (第2个指标与第3个指标的重要度比)
...
r(m-1) = ω(m-1)* / ωm*  (第m-1个指标与第m个指标的重要度比)

通常 r 的取值范围为 [1.0, 1.8]：

r = 1.0：两个指标同等重要
r = 1.2：前一个指标比后一个指标稍重要
r = 1.8：前一个指标比后一个指标明显重要

步骤3：计算最次要指标的权重

ωm* = 1 / [1 + Σ(i=1到m-1) Π(g=i到m-1) r_g]

其中：

Π(g=i到m-1) r_g：从 r_i 到 r(m-1) 的连乘积
Σ(i=1到m-1)：对所有 i 求和

步骤4：反向计算其他指标权重

ω(m-1)* = r(m-1) * ωm*
ω(m-2)* = r(m-2) * ω(m-1)*
...
ω1* = r1 * ω2*

步骤5：归一化

ωi = ωi* / Σ(ωj*)  (j=1,2,...,m)

3.3 代码实现

文件：sample/G1.py

关键函数：

calculate_g1_weights(indicators, r_values)：
1. 验证输入（r_values 长度应为 m-1）
2. 计算最次要指标权重 omega_m_star
3. 反向计算其他指标权重
4. 归一化并返回权重字典

调用流程：

compute_yw.py::compute_g1()
  ↓
g1w.calculate_g1_weights()  # 计算 G1 权重
  ↓
ew.standardize_data()  # 标准化数据
  ↓
加权求和计算综合得分

4. 组合权重法计算

4.1 罗老师组合权重法

原理：组合权重公式：

w = t * w_G1 + (1-t) * w_I

其中：

w_G1：G1法权重（主观权重）
w_I：熵权法权重（客观权重）
t：组合系数，由 G1 权重的差异系数确定

差异系数计算：

G_G1 = std(w_G1) / mean(w_G1)

组合系数计算：

t = (2 / (m-1)) * G_G1

如果 m=1（单指标），则 t=0.5。

约束：t 限制在 [0, 1] 范围内。

代码实现：

文件：sample/CombineWeight.py
函数：Luo_combined_weights(w_G1_weight_map, w_I_weight_map)

4.2 博弈论组合权重法

原理：通过求解优化问题确定最优组合系数，使组合权重同时接近两种权重。

目标函数：

min ||λ1*w1 + λ2*w2 - w1||² + ||λ1*w1 + λ2*w2 - w2||²

约束条件：

λ1 + λ2 = 1

求解方法：

对目标函数求偏导并令其为 0，得到线性方程组
求解线性方程组得到 λ1 和 λ2
归一化：λ1* = |λ1| / (|λ1| + |λ2|), λ2* = |λ2| / (|λ1| + |λ2|)

组合权重：

w = λ1* * w1 + λ2* * w2

代码实现：

文件：sample/CombineWeight.py
函数：
- GT_combined_weights(w_1, w_2)：主函数
- solve_optimal_lambda(normalized_1, normalized_2)：求解最优系数

5. 加权求和法计算

原理：用户手动指定各指标的权重，直接进行加权求和。

公式：

score_i = Σ(w_j * x_ij)  (j=1,2,...,m)

其中：

w_j：第 j 个指标的权重（用户指定，自动归一化）
x_ij：第 i 个对象在第 j 个指标上的标准化值

代码实现：

文件：server/compute_yw.py
函数：compute_weighted_sum()

6. 综合得分计算

所有计算方法最终都通过加权求和计算综合得分：

score_i = Σ(w_j * std_ij)  (j=1,2,...,m)

其中：

w_j：第 j 个指标的权重（由不同方法计算得到）
std_ij：第 i 个对象在第 j 个指标上的标准化值

代码位置：server/compute_yw.py 的各个 compute_*() 函数

附录

A. 技术栈总结

前端：

Leaflet.js 1.x
Leaflet.heat
原生 JavaScript（ES6+）

后端：

Node.js
Express 5.x
SQLite3 + SpatiaLite

计算：

Python 3.x
NumPy
Pandas
